トノー形

Tonneau-shaped

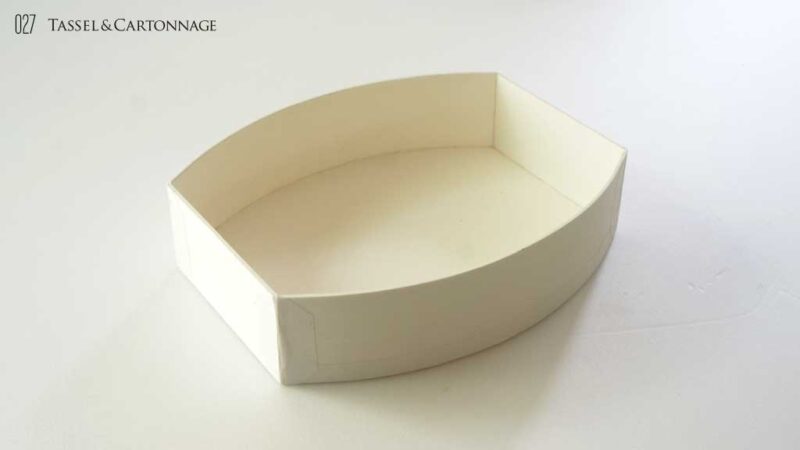

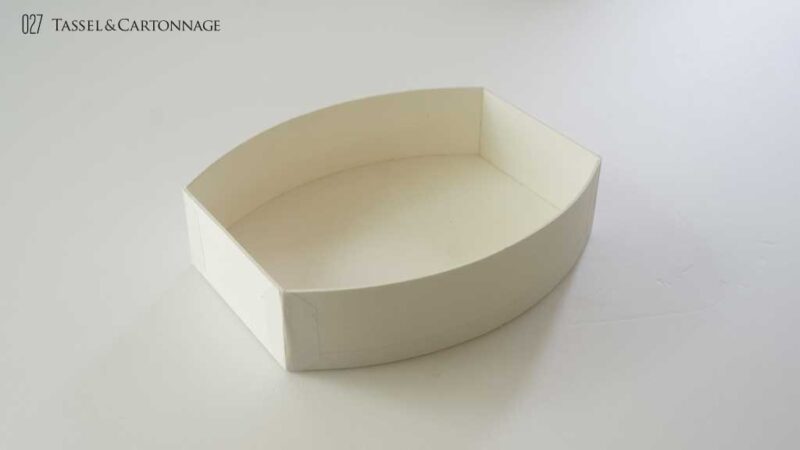

トノー形は、円筒形の樽の断面を模した形です。胴側面を弓状に広げることで、重厚なレクタングルでありながら、曲線と直線を合わせ持ったエレガントな形です。

【形の仕組み】

名称：トノー形
図形：樽形
収録：製図Ⅰ『布箱の製図学』

【製図の仕組み】

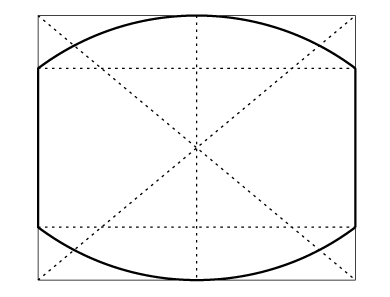

四角形の長辺が互いに円弧で向き合い、両端の短辺を直線で閉じた曲対辺の図形です。基本にする図形は長方形ですが、５：６比四角形を応用して定円弧で作図するものです。
